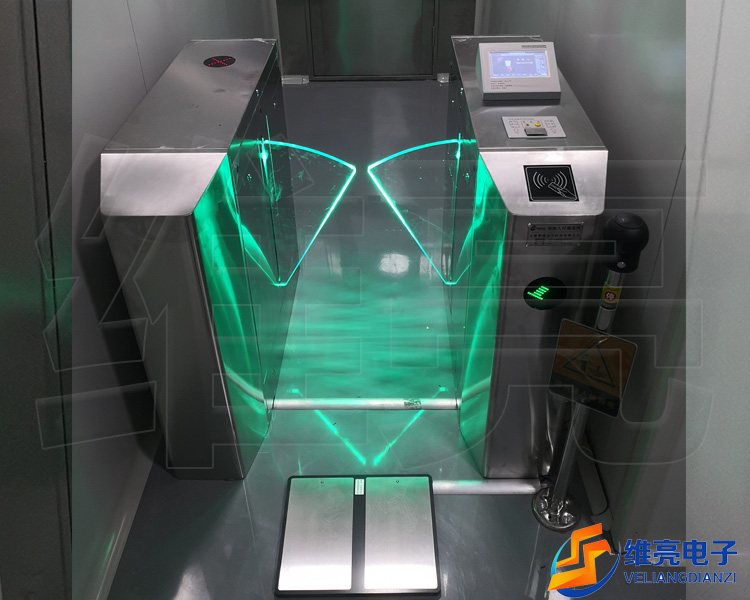

防静电门禁管理系统方案最终实现效果：

使用人直接到闸机处插上手环进行测试，合格后刷卡通过闸机。简易式防静电门禁系统平均可过10人/分钟。

为了保证进出车间的员工不带静电进入防静电区域，采用防静电门禁系统是行之有效的方法之一。

VEL防静电闸机原理：人体静电测试仪和闸机两部分联动工作。当人体综合电阻大于一定值时，人体静电不能导入大地，仪器报警不合法，报警信号传送给闸机，不予放行；当人体综合电阻在规定值范围内时，合法后，仪器发送有效信号给闸机，闸机放行,出门按钮出门。

使用方法：将防静电闸机安装在进入防静电区域的必经道路上，作为门禁，人员即可静电测试进入。

流程如下：

1、按要求穿上防静电鞋，如果需要测试防静电手环，必须戴好；

2、在闸机指定区域测试静电；

3、 双脚站立在金属脚垫上，按下测脚按钮，开始测试脚，测试通过指示灯显示为绿色，不通过显示为红色；

4、如果需要测试防静电手环，将手环插入闸机上指定联系孔，开始测试手环，测试通过指示灯显示为绿色，不通过显示为红色；

一、静电测试仪功能特点

◆闸机/门禁配套：带继电器输出信号接口，测试通过后控制闸机/门禁开启。

◆ 直接测试，通行速度快。

◆符合ANSI/ESD S20.20-2007标准。

◆测试流程简单：踏板采用双脚独立设计，一次完成手腕带/左脚防静电鞋/右脚防静电鞋的测试。

◆测试类型可选：通过拔码可以设置成只测手腕带、只测防静电鞋、手腕带/防静电鞋均测、手腕带/防静电鞋均不测。

◆上下限电阻可调：通过拔码开关分别调节手腕带上限电阻、手腕带下限电阻、静电鞋上限电阻、防静电鞋下限电阻，适应不同的测试要求。

◆测试结果独立显示：手腕带、左脚防静电鞋、右脚防静电鞋的测试结果独立显示。

◆ 升级方便：提供读卡器接口和RS232通讯接口，方便升级到刷卡型和联网型。



二、静电仪参数：

参数类型	参数值
电源输入	220VAC
测试精度	±10%
响应时间	<1S
手腕带测试电阻上限可选值	2MΩ/5MΩ/10MΩ/25MΩ/35MΩ/50MΩ/75MΩ/100MΩ
手腕带测试电阻下限可选值	500KΩ/750KΩ
防静电鞋测试电阻上限可选值	2MΩ/5MΩ/10MΩ/25MΩ/35MΩ/50MΩ/75MΩ/100MΩ/300MΩ
防静电鞋测试电阻下限可选值	100KΩ/500KΩ/750KΩ/1MΩ
显示屏	7吋LCD彩屏，触控
测试类型可选值	只测手/只测脚/手脚均测/免测/禁测，针对每个员工可选
支持员工卡类型	HID 125K的PROX 26位的卡(其它类型的HID卡，请在定货前提前说明并提供样卡，我们提供定制)
测试手腕带类型	单/双线手腕带均可以测试
测试结果报表格式	Xml格式，可以在excel软件中查看
员工档案批量导入支持格式	Xml格式，可以使用excel软件编辑
安装方式	嵌入闸机安装
开闸信号	测试通过提供继电器信号开闸
管理机尺寸	187mm×204mm×132mm
测试仪主机尺寸	140mm×120mm×34mm
脚踏板尺寸	417mm×342mm×12mm



三、闸机性能及参数：

1) 具有故障自检及报警提示功能，方便用户的维护及使用。

2) 具有多种工作模式可供选择，可设备单向静电测试合格后通过，也可设置按钮出门。

3）具有断电落杆，通电手动上杆功能，以便在紧急情况下快速控制落杆，组织人员疏散。

4) 具有远距离操作落杆、放行、以满足用户的特殊需求及消防安全要求。

5）具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。

6) 具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过内置小键盘进行设定。

7）具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员进行设定。

箱体材料： 304不锈钢

规格：1200mm*280mm*1000mm（长*宽*高）

内部结构： 钢材框架结构

电源电压：AC220V±10V ，50Hz

工作环境温度：-30℃ ～ 60℃

两台最大通道宽：1400 mm

通行速度：30人/分钟（IC卡）

输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲信号。

闸门开、关时间：可设置

驱动电流：大于10mA

工作噪音：65分贝以下

防水防尘等级达到IP32以上

相对湿度：小于95%，不凝露。
